ONdemand-Modul

Bidirektionale Funktechnologie mit großer Reichweite
Manuelle Aktivierung der Pumpe per externem Funkschalter
Laufzeit wählbar von 2 bis 10 Minuten
Betriebsanzeige
Dauerlauf- und Dauerstopp-Funktion
Legionellenschutzfunktion
Durchschnittliche Leistungsaufnahme bei ca. 0,5 Stunden Laufzeit/Tag: weniger als 1 Watt
Digitale Betriebsanleitung über den QR-Code auf der Pumpenfront

ON DEMAND-FUNKTECHNOLOGIE

SO FUNKTIONIERT'S

Hocheffizienz-Zirkulationspumpe mit manueller Aktivierung

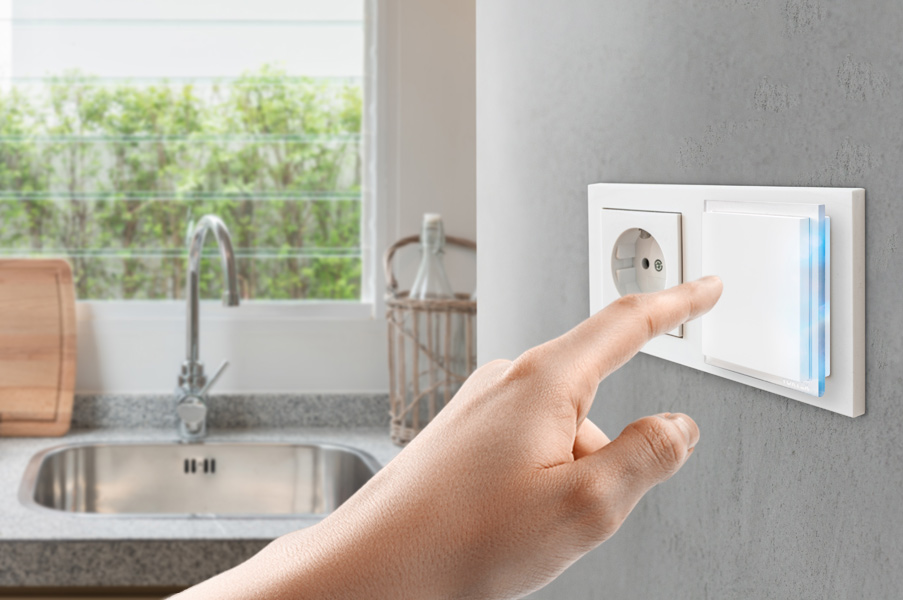

Die Pumpe mit ONdemand-Modul läuft nur dann, wenn der mitgelieferte Funkschalter betätigt wird. Der Funkschalter überträgt das Signal zum Pumpenstart und kann in jede beliebige Schukosteckdose eingesteckt werden. Die Pumpenlaufzeit ist wählbar zwischen 2 und 10 Minuten.

Pumpenlauf auf Anforderung

Es können bis zu 15 Funkschalter (als Zubehör erhältlich) verwendet werden. Da nur manuell aktivierte Pumpenläufe stattfinden, kann eine hohe Energieeinsparung und damit die geringstmögliche Umweltbelastung erreicht werden.

Große Funkreichweite

Durch die individuell ausgelegte Funktechnik können große Entfernungen und massive bauliche Hindernisse innerhalb des Wohngebäudes (Beton, Stahl, Holz, Glas usw.) zuverlässig überbrückt werden.

Erstmals mit digitaler Betriebsanleitung

Weniger Papier und immer zur Hand

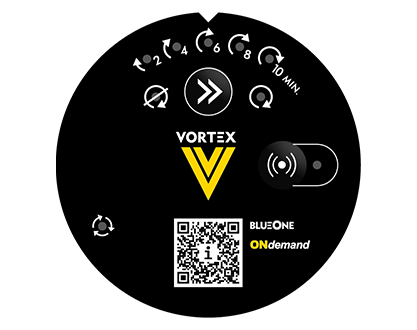

Bei unserer BlueOne Baureihe bekommen Sie die digitale Betriebsanleitung nun ohne Umwege auf Ihr Smartphone gespielt. Und das ganz ohne App. Einfach QR-Code auf der Front des Moduls scannen und sofort in der Kapitelübersicht landen. Immer dabei und immer aktuell.

> Digitale Betriebsanleitung

PUMPENGEHÄUSE

V-Pumpengehäuse

1 1/4“ außen Anschlussgewinde; Verschraubungssatz, serienmäßig mit Schraub-/Lötfitting 1/2" außen / ø 15 innen, Rückschlagventil, Absperrhahn, Isolierschale

R-Pumpengehäuse

1/2“ innen Anschlussgewinde, Isolierschale

ANTRIEB

Permanentmagnet-Antrieb

Die Trinkwasser-Zirkulationspumpen-Generation BlueOne hat einen hocheffizienten, elektronisch kommutierten Gleichstrom-Motor als Antriebsquelle. Für den Wechselstrombetrieb ist in der Modulkappe ein Spannungswandler integriert. Alle Pumpen haben eine stufenlose manuelle Drehzahlverstellung.

Kugelmotor-Technologie

Der wellenlose Kugelmotor hat keine umlaufende Lagerwelle. Der Stator überträgt das drehende Magnetfeld direkt auf den permanentmagnetischen Rotor, der auf einem feststehenden Lagerstift gelagert ist. Das Rotorlager ist selbstnachstellend und wird durch das Wasser geschmiert. Der Rotor läuft damit spielfrei und nahezu geräuschlos. Die wasserführenden Teile können bei Bedarf problemlos gereinigt werden. Der Rotor kann bei Bedarf ausgetauscht werden.

REGELMODUL

MA - Manuelle Aktivierung (ONdemand-Modul mit Funkschalter)

Die Pumpe läuft nur, wenn der Funkschalter betätigt wurde. Die Pumpe schaltet nach der eingestellten Laufzeit automatisch wieder ab.

Bidirektionale Funktechnologie mit großer Reichweite
läuft nur auf manuelle Anforderung
Pumpenlaufzeit wählbar von 2 bis 10 Minuten
Täglicher Spüllauf bei Abwesenheit zur Sicherstellung der hygienischen Bedingungen im Rohrnetz

Austauschtabelle

Wellenloser, blockierstromfester Kugelmotor mit ECM-Technologie

Drehzahl	2.000 - 3.000 1/min
Max. Förderdaten	1,3 mWS / 950 l/h
Fördermedium	Trinkwasser, 2 - 95°C, Wasserhärte unbegrenzt
Schutzart	IP 44
Druckfestigkeit	10 bar
Temperaturfestigkeit	95°C
Materialien	Trinkwasserkonform, UBA-konform

Elektrischer Anschluss	1~230 V / 50 Hz
Leistungsaufnahme	2,5 – 9 W

BEZEICHNUNG	PUMPENGEHÄUSE	VERSCHRAUBUNGSSATZ	BESTELLNUMMER
BWO 155 V MA	V	1/2" außen / ø 15 innen	433-111-021
BWO 155 V oV MA	V	-	433-111-020
BWO 155 V 3/4“i MA	V	3/4" innen	433-111-022
BWO 155 V 1/2“i/3/4“a MA	V	1/2" innen / 3/4" außen	433-111-023
BWO 155 V LF22 MA	V	ø 22 innen	433-111-024
BWO 155 V P15 MA	V	ø 15 innen - P15*	433-111-028
BWO 155 R MA	R	ohne	433-121-020
BWO 155 R P15 MA	R	1/2“ außen / ø 15 innen – P15*	433-121-028
UNIVERSAL-MOTOR BWO 155 MA	ohne	ohne	433-101-020

*geeignet für Trinkwasserinstallationen mit Cu-Pressverbindungstechnik, für Cu-Rohre nach DIN EN 1057, geprüft nach DVGW-Arbeitsblatt W 534 mit Rohren nach DVGW-Arbeitsblatt GW 392 der Marken SANCO® und WICU® von Wieland, TECU® von KME sowie 'profipress THERM'-Rohr von Viega, mit DVGW-Prüfzeichen

Qualität made in Germany

Die VORTEX-Servicekultur: direkt, persönlich, kompetent. Denn die Zufriedenheit unserer Kunden ist der Garant für unseren Erfolg. VORTEX ist flexibel für ein Höchstmaß an Kundenservice und innovativ für ein Maximum an Produktqualität.
Wir gewähren 5 Jahre Garantie auf alle Pumpenmodelle BWO 155.
