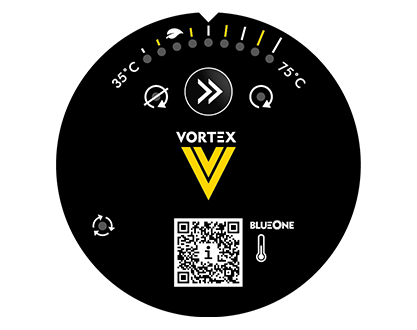

Thermostatmodul

Abschalttemperatur einstellbar von 35 °C bis 75°C
Einschaltpunkt 7K unter Abschalttemperatur
Einstellung über Drucktasten
Dauerlauf- und Dauerstopp-Funktion
Einstellbare Drehzahl
Durchschnittliche Leistungsaufnahme bei ca. 12 Stunden Laufzeit/Tag: weniger als 3 Watt
Digitale Betriebsanleitung über den QR-Code auf der Pumpenfront

WIE FUNKTIONIERT'S

Ein im Pumpenmotor verbauter Regelthermostat schaltet die Pumpe bei der eingestellten Temperatur ab. Die Pumpe schaltet automatisch wieder ein, wenn das Wasser in der Zirkulationsleitung um 7 Grad abgekühlt ist.

Optimal im Ein- und Zweifamilienhaus

Rund um die Uhr steht warmes Wasser an den Zapfstellen an, ohne dass die Pumpe im Dauerbetrieb laufen muss. Die Laufzeit der Pumpe ist um ca. 65% reduziert.

Noch mehr sparen

Wird die Pumpe an eine externe Zeitsteuerung angeschlossen (z. B. an eine Zeitschaltuhr oder die Zeitsteuerung des Trinkwassererwärmers), lassen sich die Pumpenlaufzeiten noch weiter reduzieren.

Erstmals mit digitaler Betriebsanleitung

Weniger Papier und immer zur Hand

Bei unserer BlueOne Baureihe bekommen Sie die digitale Betriebsanleitung nun ohne Umwege auf Ihr Smartphone gespielt. Und das ganz ohne App. Einfach QR-Code auf der Front des Moduls scannen und sofort in der Kapitelübersicht landen. Immer dabei und immer aktuell.

> Digitale Betriebsanleitung

PUMPENGEHÄUSE

V-Pumpengehäuse

1 1/4“ außen Anschlussgewinde; Verschraubungssatz, serienmäßig mit Schraub-/Lötfitting 1/2" außen / ø 15 innen, Rückschlagventil, Absperrhahn, Isolierschale

R-Pumpengehäuse

1/2“ innen Anschlussgewinde, Isolierschale

ANTRIEB

Permanentmagnet-Antrieb

Die Trinkwasser-Zirkulationspumpen-Generation BlueOne hat einen hocheffizienten, elektronisch kommutierten Gleichstrom-Motor als Antriebsquelle. Für den Wechselstrombetrieb ist in der Modulkappe ein Spannungswandler integriert. Alle Pumpen haben eine stufenlose manuelle Drehzahlverstellung.

Kugelmotor-Technologie

Der wellenlose Kugelmotor hat keine umlaufende Lagerwelle. Der Stator überträgt das drehende Magnetfeld direkt auf den permanentmagnetischen Rotor, der auf einem feststehenden Lagerstift gelagert ist. Das Rotorlager ist selbstnachstellend und wird durch das Wasser geschmiert. Der Rotor läuft damit spielfrei und nahezu geräuschlos. Die wasserführenden Teile können bei Bedarf problemlos gereinigt werden. Der Rotor kann bei Bedarf ausgetauscht werden.

REGELMODUL

ERT - ELEKTRONISCHER REGELTHERMOSTAT

Der Thermostat schaltet die Pumpe bei der eingestellten Temperatur ab. Die Abschalttemperatur wird mit einer Drucktaste eingestellt und ist sofort aktiv.

Abschalttemperatur in 5°-Schritten von 35°C bis 75°C einstellbar
Einschaltpunkt 7 K unter Abschalttemperatur

Austauschtabelle

Wellenloser, blockierstromfester Kugelmotor mit ECM-Technologie

Drehzahl	2.000 - 3.000 1/min
Max. Förderdaten	1,3 mWS / 950 l/h
Fördermedium	Trinkwasser, 2 - 95°C, Wasserhärte unbegrenzt
Schutzart	IP 44
Druckfestigkeit	10 bar
Temperaturfestigkeit	95°C
Materialien	Trinkwasserkonform, UBA-konform

Elektrischer Anschluss	1~115-230 V / 50-60 Hz
Leistungsaufnahme	2,5 – 9 W

BEZEICHNUNG	GEHÄUSE	VERSCHRAUBUNGSSATZ	Best.-Nr.
BWO 155 V ERT	V	1/2" außen / ø 15 innen	433-111-061
BWO 155 V oV ERT	V	ohne	433-111-060
BWO 155 V 3/4“i ERT	V	3/4" innen	433-111-062
BWO 155 V 1/2“i/3/4“a ERT	V	1/2" innen / 3/4" außen	433-111-063
BWO 155 V P15 ERT	V	ø 15 innen - P15*	433-111-068
BWO 155 R ERT	R	ohne	433-121-060
UNIVERSAL-MOTOR BWO 155 ERT	ohne	ohne	433-101-060

*geeignet für Trinkwasserinstallationen mit Cu-Pressverbindungstechnik, für Cu-Rohre nach DIN EN 1057, geprüft nach DVGW-Arbeitsblatt W 534 mit Rohren nach DVGW-Arbeitsblatt GW 392 der Marken SANCO® und WICU® von Wieland, TECU® von KME sowie 'profipress THERM'-Rohr von Viega, mit DVGW-Prüfzeichen.

Qualität made in Germany

Die VORTEX-Servicekultur: direkt, persönlich, kompetent. Denn die Zufriedenheit unserer Kunden ist der Garant für unseren Erfolg. VORTEX ist flexibel für ein Höchstmaß an Kundenservice und innovativ für ein Maximum an Produktqualität.
Wir gewähren 5 Jahre Garantie auf alle Pumpenmodelle BWO 155.
