Dauerläufermodul

Für Dauerbetrieb
Einstellbare Drehzahl
Durchschnittliche Leistungsaufnahme: ca. 5 Watt
Digitale Betriebsanleitung über den QR-Code auf der Pumpenfront

WIE FUNKTIONIERT'S

Die preiswerteste Pumpe im Programm, da sie ohne Regelmodul auskommt.

Clever sein
Wird die Pumpe an eine externe Zeitsteuerung angeschlossen (z.B. an eine Zeitschaltuhr oder die Zeitsteuerung des Trinkwassererwärmers), lassen sich die Pumpenlaufzeiten und damit der Energieverbrauch reduzieren.

Erstmals mit digitaler Betriebsanleitung

Weniger Papier und immer zur Hand

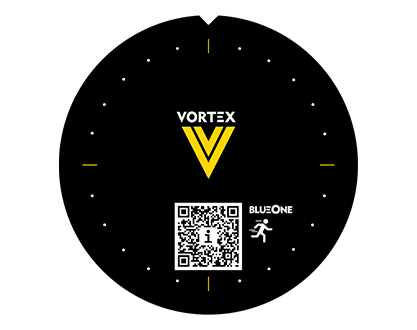

Bei unserer BlueOne Baureihe bekommen Sie die digitale Betriebsanleitung nun ohne Umwege auf Ihr Smartphone gespielt. Und das ganz ohne App. Einfach QR-Code auf der Front des Moduls scannen und sofort in der Kapitelübersicht landen. Immer dabei und immer aktuell.

> Digitale Betriebsanleitung

PUMPENGEHÄUSE

V-Pumpengehäuse

1 1/4“ außen Anschlussgewinde; Verschraubungssatz, serienmäßig mit Schraub-/Lötfitting 1/2" außen / ø 15 innen, Rückschlagventil, Absperrhahn, Isolierschale

R-Pumpengehäuse

1/2“ innen Anschlussgewinde, Isolierschale

ANTRIEB

Permanentmagnet-Antrieb

Die Trinkwasser-Zirkulationspumpen-Generation BlueOne hat einen hocheffizienten, elektronisch kommutierten Gleichstrom-Motor als Antriebsquelle. Für den Wechselstrombetrieb ist in der Modulkappe ein Spannungswandler integriert. Alle Pumpen haben eine stufenlose manuelle Drehzahlverstellung.

Kugelmotor-Technologie

Der wellenlose Kugelmotor hat keine umlaufende Lagerwelle. Der Stator überträgt das drehende Magnetfeld direkt auf den permanentmagnetischen Rotor, der auf einem feststehenden Lagerstift gelagert ist. Das Rotorlager ist selbstnachstellend und wird durch das Wasser geschmiert. Der Rotor läuft damit spielfrei und nahezu geräuschlos. Die wasserführenden Teile können bei Bedarf problemlos gereinigt werden. Der Rotor kann bei Bedarf ausgetauscht werden.

REGELMODUL

Die Pumpe läuft rund um die Uhr. Sie kann zeitlich geregelt werden, wenn sie an eine Fremdsteuerung angeschlossen wird.

Austauschtabelle

Wellenloser, blockierstromfester Kugelmotor mit ECM-Technologie

Drehzahl	2.000 - 3.000 1/min
Max. Förderdaten	1,3 mWS / 950 l/h
Fördermedium	Trinkwasser, 2 - 95°C, Wasserhärte unbegrenzt
Schutzart	IP 44
Druckfestigkeit	10 bar
Temperaturfestigkeit	95°C
Materialien	Trinkwasserkonform, UBA-konform

Elektrischer Anschluss	1~115-230 V / 50-60 Hz
Leistungsaufnahme	2,5 – 9 W

BEZEICHNUNG	PUMPENGEHÄUSE	VERSCHRAUBUNGSSATZ	BESTELLNUMMER
BWO 155 V	V	1/2" außen / ø 15 innen	433-111-001
BWO 155 V oV	V	ohne	433-111-000
BWO 155 V 3/4“i	V	3/4" innen	433-111-002
BWO 155 V 1/2“i/3/4“a	V	1/2" innen / 3/4" außen	433-111-003
BWO 155 V P15	V	ø 15 innen - P15*	433-111-008
BWO 155 R	R	ohne	433-121-000
UNIVERSAL-MOTOR BWO 155	ohne	ohne	433-101-000

*geeignet für Trinkwasserinstallationen mit Cu-Pressverbindungstechnik, für Cu-Rohre nach DIN EN 1057, geprüft nach DVGW-Arbeitsblatt W 534 mit Rohren nach DVGW-Arbeitsblatt GW 392 der Marken SANCO® und WICU® von Wieland, TECU® von KME sowie 'profipress THERM'-Rohr von Viega, mit DVGW-Prüfzeichen

Qualität made in Germany

Die VORTEX-Servicekultur: direkt, persönlich, kompetent. Denn die Zufriedenheit unserer Kunden ist der Garant für unseren Erfolg. VORTEX ist flexibel für ein Höchstmaß an Kundenservice und innovativ für ein Maximum an Produktqualität.
Wir gewähren 5 Jahre Garantie auf alle Pumpenmodelle BWO 155.
