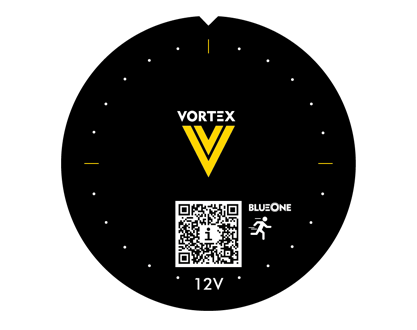

Dauerläufermodul 12V

  • Für dezentrale Wasserkreisläufe
  • Einstellbare Drehzahl
  • Durchschnittliche Leistungsaufnahme bei 24 Stunden Laufzeit/Tag: ca. 5 Watt

DAUERLÄUFERMODUL 12V

WO WIRD’S GEBRAUCHT?

Auch die geografisch abgelegene Berghütte oder das Ferienhaus mit dezentraler Gleichstromversorgung will heute mit warmem Trinkwasser versorgt werden. Die Pumpe kann auch in mobilen Heizkreisläufen*, wie z.B. in Booten, Caravans oder Wohnmobilen eingesetzt werden.

*Heizungspumpen in Verkehrsmitteln zur Güter- und Personenbeförderung unterliegen nicht der Ökodesign-Richtlinie (ErP) 2009/125/EG (Verordnung (EG) 622/2012).


PUMPENGEHÄUSE

V-Pumpengehäuse

1 1/4“ außen Anschlussgewinde; Verschraubungssatz, serienmäßig mit Schraub-/Lötfitting 1/2" außen / ø 15 innen, Rückschlagventil, Absperrhahn, Isolierschale

R-Pumpengehäuse

1/2“ innen Anschlussgewinde, Isolierschale



ANTRIEB

Permanentmagnet-Antrieb

Die Trinkwasser-Zirkulationspumpen-Generation BlueOne hat einen hocheffizienten, elektronisch kommutierten Gleichstrom-Motor als Antriebsquelle. Für den Wechselstrombetrieb ist in der Modulkappe ein Spannungswandler integriert. Alle Pumpen haben eine stufenlose manuelle Drehzahlverstellung.

Kugelmotor-Technologie

Der wellenlose Kugelmotor hat keine umlaufende Lagerwelle. Der Stator überträgt das drehende Magnetfeld direkt auf den permanentmagnetischen Rotor, der auf einem feststehenden Lagerstift gelagert ist. Das Rotorlager ist selbstnachstellend und wird durch das Wasser geschmiert. Der Rotor läuft damit spielfrei und nahezu geräuschlos. Die wasserführenden Teile können bei Bedarf problemlos gereinigt werden. Der Rotor kann bei Bedarf ausgetauscht werden.



REGELMODUL

Die Pumpe läuft rund um die Uhr.



  Austauschtabelle

Wellenloser, blockierstromfester Kugelmotor mit ECM-Technologie

Drehzahl

2.000 - 3.000 1/min

Max. Förderhöhe

1,3 mWS

Max. Fördermenge

950 l/h

Schutzart

IP 44

Druckfestigkeit

10  bar

Temperaturfestigkeit

95°C

Materialien

Trinkwasserkonform, UBA-konform

Elektrischer Anschluss

12 V DC

Leistungsaufnahme

2 – 7 W

Absicherung

2A





BEZEICHNUNG

PUMPENGEHÄUSE

VERSCHRAUBUNGSSATZ

BESTELLNUMMER

BWO 155 V 12V V 1/2" außen / ø 15 innen
434-111-001
BWO 155 V oV 12V V ohne 434-111-000
BWO 155 V 3/4“i 12V V 3/4" innen 434-111-002
BWO 155 V 1/2“i/3/4“a 12V V 1/2" innen / 3/4" außen 434-111-003
BWO 155 V LF22 12V V ø 22 innen 434-111-004
BWO 155 V P15 12V V ø 15 innen - P15* 434-111-008
BWO 155 R 12V R ohne 434-121-000
BWO 155 R P15 12V R 1/2“ außen / ø 15 innen – P15* 434-121-008
UNIVERSAL-MOTOR BWO 155 12V ohne ohne 434-101-000


*geeignet für Trinkwasserinstallationen mit Cu-Pressverbindungstechnik, für Cu-Rohre nach DIN EN 1057, geprüft nach DVGW-Arbeitsblatt W 534 mit Rohren nach DVGW-Arbeitsblatt GW 392 der Marken SANCO® und WICU® von Wieland, TECU® von KME sowie 'profipress THERM'-Rohr von Viega, mit DVGW-Prüfzeichen

Qualität made in Germany

Die VORTEX-Servicekultur: direkt, persönlich, kompetent. Denn die Zufriedenheit unserer Kunden ist der Garant für unseren Erfolg. VORTEX ist flexibel für ein Höchstmaß an Kundenservice und innovativ für ein Maximum an Produktqualität.
Wir gewähren 5 Jahre Garantie auf alle Pumpenmodelle BWO 155.
