Selbstlernmodul

AUTOlearn-Technologie
Autostartfunktion und Betriebsanzeige
Wochenend- / Urlaubserkennung
5 Komfortstufen wählbar
Dauerlauf- und Dauerstopp-Funktion
Legionellenschutzfunktion
Einstellbare Drehzahl
Durchschnittliche Leistungsaufnahme bei ca. 2,5 Stunden Laufzeit/Tag: weniger als 1 Watt

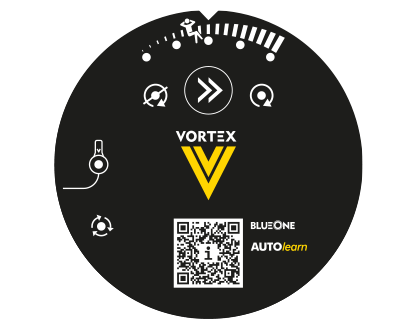

Digitale Betriebsanleitung über den QR-Code auf der Pumpenfront

AUTOLEARN-TECHNOLOGIE

WIE FUNKTIONIERT'S

Über einen Temperatursensor am Vorlauf erkennt die Pumpe, wann und an welchen Tagen warmes Wasser vom Verbraucher entnommen wird. Das merkt sich die Pumpenelektronik und stellt nach der 2-wöchigen Lernphase zu den gelernten Zeiten vorausschauend warmes Wasser bereit. Das führt zu höchstem Komfort bei geringstmöglichem Energieverbrauch.

Was ist zu tun?
Nichts. Die Pumpe stellt sich von selbst auf die vorhandenen Bedingungen ein. Bei Bedarf kann die Komfortstufe verstellt werden.

Noch mehr sparen
Für maximale Energieeinsparung Komfortstufe 1 wählen – die Pumpe startet nur auf Anforderung (bei kurzem Öffnen eines Warmwasserhahns).

Erstmals mit digitaler Betriebsanleitung

Weniger Papier und immer zur Hand

Bei unserer BlueOne Baureihe bekommen Sie die digitale Betriebsanleitung nun ohne Umwege auf Ihr Smartphone gespielt. Und das ganz ohne App. Einfach QR-Code auf der Front des Moduls scannen und sofort in der Kapitelübersicht landen. Immer dabei und immer aktuell.

> Digitale Betriebsanleitung

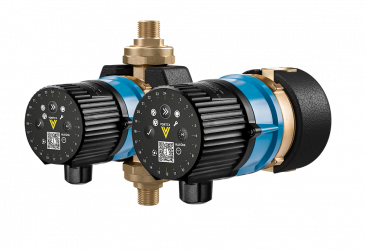

PUMPENGEHÄUSE

V-Pumpengehäuse

1 1/4“ außen Anschlussgewinde; Verschraubungssatz, serienmäßig mit Schraub-/Lötfitting 1/2" außen / ø 15 innen, Rückschlagventil, Absperrhahn, Isolierschale

R-Pumpengehäuse

1/2“ innen Anschlussgewinde, Isolierschale

ANTRIEB

Permanentmagnet-Antrieb

Die Trinkwasser-Zirkulationspumpen-Generation BlueOne hat einen hocheffizienten, elektronisch kommutierten Gleichstrom-Motor als Antriebsquelle. Für den Wechselstrombetrieb ist in der Modulkappe ein Spannungswandler integriert. Alle Pumpen haben eine stufenlose manuelle Drehzahlverstellung.

Kugelmotor-Technologie

Der wellenlose Kugelmotor hat keine umlaufende Lagerwelle. Der Stator überträgt das drehende Magnetfeld direkt auf den permanentmagnetischen Rotor, der auf einem feststehenden Lagerstift gelagert ist. Das Rotorlager ist selbstnachstellend und wird durch das Wasser geschmiert. Der Rotor läuft damit spielfrei und nahezu geräuschlos. Die wasserführenden Teile können bei Bedarf problemlos gereinigt werden. Der Rotor kann bei Bedarf ausgetauscht werden.

REGELMODUL

SL - Selbstlernmodul

Die Pumpe läuft zu den gelernten Zapfzeiten vorausschauend an. Änderungen der Zapfzeiten werden permanent automatisch aktualisiert.

AUTOlearn-Technologie
Vorausschauende Warmwasser-Bereitstellung
5 Komfortstufen
Wochenend-/Urlaubserkennung
Täglicher Spüllauf bei Abwesenheit zur Sicherstellung der hygienischen Bedingungen im Rohrnetz
Automatische Desinfektionslauferkennung

Austauschtabelle

Wellenloser, blockierstromfester Kugelmotor mit ECM-Technologie

Drehzahl	2.000 - 3.000 1/min
Max. Förderdaten	1,3 mWS / 950 l/h
Fördermedium	Trinkwasser, 2 - 95°C, Wasserhärte unbegrenzt
Schutzart	IP 44
Druckfestigkeit	10 bar
Temperaturfestigkeit	95°C
Materialien	Trinkwasserkonform, UBA-konform

Elektrischer Anschluss	1~115-230 V / 50-60 Hz
Leistungsaufnahme	2,5 – 9 W

BEZEICHNUNG	PUMPENGEHÄUSE	VERSCHRAUBUNGSSATZ	BESTELLNUMMER
BWO 155 V SL	V	1/2" außen / ø 15 innen	433-111-041
BWO 155 V oV SL	V	ohne	433-111-040
BWO 155 V 3/4“i SL	V	3/4" innen	433-111-042
BWO 155 V 1/2“i/3/4“a SL	V	1/2" innen / 3/4" außen	433-111-043
BWO 155 V P15 SL	V	ø 15 innen - P15*	433-111-048
BWO 155 R SL	R	ohne	433-121-040
UNIVERSAL-MOTOR BWO 155 SL	ohne	ohne	433-101-040

*geeignet für Trinkwasserinstallationen mit Cu-Pressverbindungstechnik, für Cu-Rohre nach DIN EN 1057, geprüft nach DVGW-Arbeitsblatt W 534 mit Rohren nach DVGW-Arbeitsblatt GW 392 der Marken SANCO® und WICU® von Wieland, TECU® von KME sowie 'profipress THERM'-Rohr von Viega, mit DVGW-Prüfzeichen

Qualität made in Germany

Die VORTEX-Servicekultur: direkt, persönlich, kompetent. Denn die Zufriedenheit unserer Kunden ist der Garant für unseren Erfolg. VORTEX ist flexibel für ein Höchstmaß an Kundenservice und innovativ für ein Maximum an Produktqualität.
Wir gewähren 5 Jahre Garantie auf alle Pumpen BWO 155.
