- 24-Stunden-Zeitscheibe
- Kleinster Zeitschritt 15 Minuten
- Dauerlauf- und Dauerstopp Funktion
- Einstellbare Drehzahl
- Durchschnittliche Leistungsaufnahme bei ca. 12 Stunden Laufzeit/Tag: weniger als 3 Watt
- Digitale Betriebsanleitung über den QR-Code auf der Pumpenfront

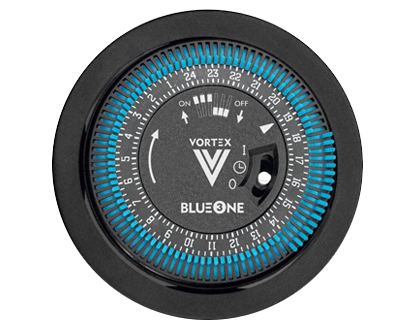

Mechanische Zeitschaltuhr
WIE FUNKTIONIERT'S
Mit dem Zeitschaltmodul hat man jeden Tag um die gleiche Zeit warmes Wasser. Drehen Sie den Timer-Drehknopf auf die aktuelle Uhrzeit und drücken Sie die Auslöserstifte für die gewünschte Laufzeit nach außen. Der Betriebsartenschalter muss auf das Symbol „Zeit“ gestellt sein. Das war's schon!
Tipp!
Drücken Sie nicht alle Auslöserstifte für die gewünschte Laufzeit heraus. Simulieren Sie einen Thermostat, indem Sie nur jedes zweite Segment verwenden.
Erstmals mit digitaler Betriebsanleitung
Weniger Papier und immer zur Hand
Bei unserer BlueOne Baureihe bekommen Sie die digitale Betriebsanleitung nun ohne Umwege auf Ihr Smartphone gespielt. Und das ganz ohne App. Einfach QR-Code auf der Front des Moduls scannen und sofort in der Kapitelübersicht landen. Immer dabei und immer aktuell.
> VORTEX Universal-Motoren passen auf alle Vortex Modelle mit Kugelmotor (Baureihen BWO 155 / BW 150 / 152 / 153 / 154). Sie passen auch auf die Pumpengehäuse sämtlicher früheren und aktuellen Wettbewerbsmodelle (siehe Austauschtabelle). Die vorteilhaften BlueOne-Eigenschaften, wie etwa die hohe Performance sowie die Laufruhe der Pumpen, bleiben dabei vollständig erhalten.
Zum Lieferumfang gehören jeweils der Dichtring für das Pumpengehäuse sowie der Universal-Rotor.
ANTRIEB
Permanentmagnet-Antrieb
Die Trinkwasser-Zirkulationspumpen-Generation BlueOne hat einen hocheffizienten, elektronisch kommutierten Gleichstrom-Motor als Antriebsquelle. Für den Wechselstrombetrieb ist in der Modulkappe ein Spannungswandler integriert. Alle Pumpen haben eine stufenlose manuelle Drehzahlverstellung.
Kugelmotor-Technologie
Der wellenlose Kugelmotor hat keine umlaufende Lagerwelle. Der Stator überträgt das drehende Magnetfeld direkt auf den permanentmagnetischen Rotor, der auf einem feststehenden Lagerstift gelagert ist. Das Rotorlager ist selbstnachstellend und wird durch das Wasser geschmiert. Der Rotor läuft damit spielfrei und nahezu geräuschlos. Die wasserführenden Teile können bei Bedarf problemlos gereinigt werden. Der Rotor kann bei Bedarf ausgetauscht werden.
REGELMODUL

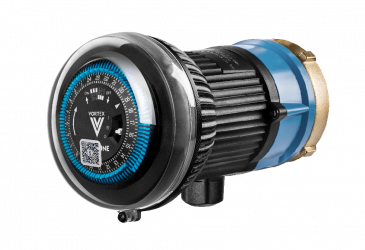

ZM – Mechanische Zeitschaltuhr
Die Pumpe läuft jeden Tag zu den eingestellten Zeiten. Bei einem Stromausfall bleiben die eingestellten Laufzeiten erhalten.
- 24-Stunden-Zeitscheibe
- Kleinster Zeitschritt 15 Minuten
Wellenloser, blockierstromfester Kugelmotor mit ECM-Technologie
Drehzahl |
2.000 - 3.000 1/min |
Max. Förderdaten |
1,3 mWS / 950 l/h |
Fördermedium |
Trinkwasser, 2 - 95°C, Wasserhärte unbegrenzt |
Schutzart |
IP 42 |
Druckfestigkeit |
10 bar |
Temperaturfestigkeit |
95°C |
Materialien |
Trinkwasserkonform, UBA-konform |
Elektrischer Anschluss |
1~230 V / 50 Hz |
Leistungsaufnahme |
2.5 – 9 W |
BEZEICHNUNG |
| UNIVERSAL-MOTOR BWO 155 ZM |
Qualität made in Germany
Die VORTEX-Servicekultur: direkt, persönlich, kompetent. Denn die Zufriedenheit unserer Kunden ist der Garant für unseren Erfolg. VORTEX ist flexibel für ein Höchstmaß an Kundenservice und innovativ für ein Maximum an Produktqualität.
Wir gewähren 5 Jahre Garantie auf alle Pumpenmodelle BWO 155.
